Lorsque vous souhaitez appliquer un filtre de Kalman pour estimer des paramètres d'un système, la première chose à faire est de modéliser votre problème. Il se trouve que dans certain cas, les équations qui permettent de modéliser le problème ne sont pas linéaires. De ce fait, le filtre de Kalman n'est plus applicable tel quel. Heureusement, il est tout de même possible d'estimer les paramètres du système à l'aide d'un filtre de Kalman dit étendu. Ce filtre permet en effet de linéariser localement le problème et donc d'appliquer les équations du filtre de Kalman classique.

Dans cet article, je vais donc vous décrire le fonctionnement d'un filtre de Kalman étendu, puis je reprendrais l'exemple de l'article http://www.ferdinandpiette.com/blog/2011/04/exemple-dutilisation-du-filtre-de-kalman/ afin d'utiliser un EKF (Extended Kalman Filter).

Pour pouvoir lire cet article, vous devez être familié avec le filtre de Kalman classique. Je vous conseille donc de lire la série de trois articles sur le filtre de Kalman que vous trouverez sur ce site : http://www.ferdinandpiette.com/blog/2011/04/premiers-articles-du-blog/



EKF : Le fonctionnement

Le principe d'un filtre de Kalman étendu est très simple. Tout d'abord, les équations d'état et les équations liant l'état précédent à l'instant suivant qui étaient linéaires dans le cas du filtre de Kalman classique sont maintenant non linéaire. Il est donc impossible de l'écrire sous forme matricielle.

On remplace donc les équations  \left\{ \begin{array}{c} Y = H.X + B \\ \hat{X}_{k}^+ = A.\hat{X}_k \end{array} \right. par  \left\{ \begin{array}{c} Y = h(X, B) \\ \hat{X}_{k}^+ = f(\hat{X}_k) \end{array} \right.

On est donc obligé d'appliquer ces équations non linéaires pour le calcul de la prédiction et la mise à jour du vecteur d'état. Les équations de Kalman deviennent donc :

La phase de prédiction
 \hat{X}^+_k = f(\hat{X}_k)
 P^+_k = A.P_k.A^T+Q

La phase de mise à jour
 K_{k+1} = P^+_k.H^T_{k+1}.\left(R_{k+1}+H_{k+1}.P^+_{k}.H^T_{k+1}\right)^{-1}
 P_{k+1} = \left(I-K_{k+1}.H_{k+1}\right).P^+_k
 \hat{X}_{k+1} = \hat{X}^+_k + K_{k+1}.\left( y_{k+1}-h(\hat{X}^+_k, 0) \right)

Vous remarquerez que pour mettre à jour le vecteur d'état, on utilise l'équation d'état non linéaire avec un bruit nul (second paramètre de la fonction h à 0).

Il reste un problème en ce qui concerne le calcul de la covariance de l'erreur et du gain de Kalman. En effet, on utilise toujours les matrices d'observation et de transition H et A. Pour pouvoir utiliser ces formules, il faut donc que l'on linéarise localement les fonctions h et f. On obtient donc les matrices d'observation et de transition en prenant les matrices des dérivés partielles des équations non linéaires (aussi appelé Jacobiennes).

 \large{ H_k = \left. \frac{\partial h}{\partial X} \right| _{\hat{X}^+_k}}
 \large{A_k = \left. \frac{\partial f}{\partial X} \right| _{\hat{X}_{k-1}}}

Avec ces Jacobiennes, il est donc possible d'appliquer le filtre de Kalman tel que défini ci-dessus. Il suffit de recalculer les matrices aux dérivées partielles à chaque nouveaux échantillons à traiter et d'utiliser ces matrices dans les équations.
Par contre, on se rend bien compte que l'on linéarise localement les équations afin d'appliquer le filtre de Kalman. Cette linéarisation est locale, ce qui entraine donc une convergence locale du filtre de Kalman étendu. Ce filtre ne garantis donc pas une convergence globale (à l'inverse du filtre de Kalman classique). La stabilité d'un EKF est donc plus difficile à garantir et dépend souvent de sa bonne initialisation.



EKF : Exemple

Pour mieux comprendre le filtre de Kalman étendu, nous allons reprendre l'exemple présenté ici : http://www.ferdinandpiette.com/blog/2011/04/exemple-dutilisation-du-filtre-de-kalman/

Pour rappel, nous cherchions à estimer la vitesse angulaire et l'angle d'un mobile supposé sans accélération à l'aide d'un accéléromètre et d'un gyroscope en prenant en compte le phénomène de dérive du gyroscope. Afin d'avoir un filtre de Kalman linéaire, nous avions appliqué un traitement sur les échantillons de l’accéléromètre afin de les convertir en angle avant d'appliquer le filtre de Kalman. Maintenant, nous allons essayer d'appliquer le filtre de Kalman étendu directement sur la valeur de l'accélération. La conversion de l'accélération en angle (qui est une opération non linéaire (présence d'un sinus)) va donc être intégré au filtre de Kalman.

Il nous faut donc modéliser le nouveau système. Le vecteur d'état à estimer est toujours le même. Il s'agit de la vitesse angulaire (\dot{\alpha}), de l'angle du mobile (\alpha) et du biais du gyroscope (b). Le vecteur de mesure quant à lui change. Il sera composé de la vitesse angulaire récupéré du gyroscope (u) et de l'accélération fournis par l'accéléromètre (a) (et non plus l'angle donné par l'arc sinus du rapport de l'accélération par la constante de gravitation g).

On pose donc les équations d'états (non linéaires) :

 h = \left\{ \begin{array}{l} u = \dot{\alpha} + b + b_1 \\ a = -g . \sin(\alpha) + b_2 \end{array} \right.

Ainsi que les équations de transitions (qui sont linéaires) :

 f = \left\{ \begin{array}{l} \dot{\alpha}(k+1) = \dot{\alpha}(k) \\ \alpha(k+1) = \alpha(k) + Te.\dot{\alpha} \\ b(k+1) = b(k) \end{array} \right.

Maintenant, il faut calculer les Jacobiennes de ces systèmes d'équations. Commençons par la Jacobienne des équations d'états.

 \large{H = \frac{\partial h}{\partial X} = \left(  \begin{array}{ c c c } \frac{\partial u}{\partial \dot{\alpha}} & \frac{\partial u}{\partial \alpha} & \frac{\partial u}{\partial b} \\ \frac{\partial a}{\partial \dot{\alpha}} & \frac{\partial a}{\partial \alpha} & \frac{\partial a}{\partial b} \end{array} \right) = \left(  \begin{array}{ c c c } 1 & 0 & 1 \\ 0 & -g.cos(\alpha) & 0  \end{array} \right)}

Vu que f est un système d'équation linéaire, la Jacobienne de f sera égale à la matrice A de l'exemple du kalman linéaire.

 \large{A = \frac{\partial f}{\partial X} = \left(  \begin{array}{ c c c } 1 & 0 & 0 \\ Te & 1 & 0 \\ 0 & 0 & 1  \end{array} \right)}

Les matrices de covariance du bruit de mesure et de covariance du bruit de commande sont les mêmes que pour l'exemple du filtre de Kalman linéaire.



Maintenant que le système est entièrement modélisé, on peut donc appliquer les équations du filtre de Kalman étendu.

1- En premier lieu, il faut recalculer la Jacobienne des équations de transitions à l'aide du vecteur d'état précédent estimé. (Dans notre cas, la Jacobienne ne change pas car les équations de transitions sont linéaires).
2- Ensuite, on applique la phase de prédiction.
3- On recalcule la Jacobienne des équations d'états à l'aide du vecteur d'état prédit. (on utilise donc le \alpha de X^+_k afin de calculer -g.cos(\alpha)).
4- Enfin, on applique la phase de mise à jour.

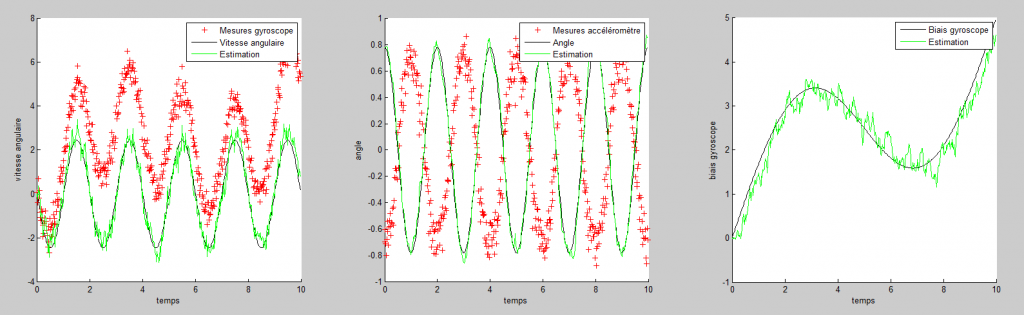

Les performances de ce filtre sont équivalentes à la modélisation linéaire présenté dans l'exemple précédent.

(Vous remarquerez que dans cette simulation, j'ai fourni l'accélération non pas en mètre par seconde carré, mais directement en g)



Conclusion

Le filtre de Kalman étendu permet donc de linéariser localement des systèmes non linéaire. Ceci assure donc la convergence locale de l'erreur, mais non celle globale. Un surcoût de calcul est constaté par rapport au filtre de Kalman classique. En effet, outre les opérations non linéaires introduit dans les équations d'états et de transitions, il faut recalculer à chaque étape les Jacobiennes de ces équations.
